서버를 하나 조립중인데, U.2 SSD를 PCIe 슬롯으로부터 장착하려고 이런저런 조사를 좀 해 봤습니다.
보드는 슈마 H12SSL-I 입니다.
이 보드에는 PCIe 슬롯이 7개나 있습니다.
m.2 슬롯도 2개가 있고요.
Slimline SAS 슬롯도 1개가 있습니다.
저는 U.2 SSD를 4개 장착하려고 합니다.
m.2 2개를 U.2로 변환하는 컨버터가 있고..
Slimline SAS도 U.2로 변환하는 케이블이 있으니 별 문제는 안됩니다.
그러나 저는 4개 모두 PCIe로부터 뽑기를 원합니다.
웬지 방식이 2개씩 나뉜다는 것이 좀 싫네요.
어쨌든 이걸 알아보면서.. PCIe는 고속 통신선이고, 그래서 라이저 케이블도 길이가 20~30cm로 제약이 있다는 것을 알게 되었습니다.
그런데 다음과 같은 제품을 이용하면 케이블 길이를 최대 1m 까지 늘릴 수 있는 것 같습니다.
https://ko.aliexpress.com/item/6**5*1*71*9*1302.html

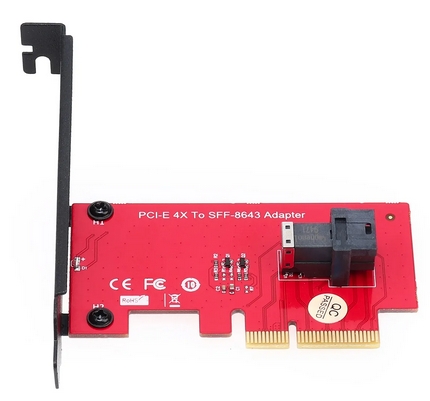

(PCIe를 SFF-8643를 이용해서 U.2에 끼우는 것입니다.)
혹은 다음과 같은 제품도 있습니다.
https://www.amazon.com/Adapter-SFF-8643-Expansion-Indicator-Windows/dp/B0B7SNH23Y
(이놈은 보드가 PCIe bifurcation을 지원해야 합니다.)
얻는 것이 있으면 잃는 것도 있겠죠.
라이저 케이블은 20~30cm인데, 이놈은 1m라면..
뭘 잃는 것입니까? 지연시간? 속도?
아니면 잃는 것이 있기는 한데, 큰 차이는 없는 정도인가요?
참고로, U.2 SSD는 PCIe 3.0 4배속 규격의 SSD 입니다.
pcie 슬롯7개나있으면 저같으면 그냥 ssd바로 꼽아서 쓰는 pcie 젠더형 쓰겠네요
혼자서 Moding 할려면 좀 힘들건데요..
그냥 PCIe 신호를 Slimline SAS 형태로 변환하는 카드로 판단됩니다..
40 pin WQFN package 입니다
16레인을 하려면 저 칩셋이 4개가 있어야 합니다
신호 보상 칩셋. ??? 그런게 어디에 보입니까
그런게 붙어 있으면 $35 일까요 ??? ㅎㅎㅎㅎ
너무 아무렇게 말하지 말았으면 좋겠습니다
저런 카드가 사용하시는 보드와 호환성이 있는지 부터 확인해야 하는데 문제가 생기면 개인으로는 풀기 힘든 작업이 됩니다..
그래서 그런 호환성 문제를 조금이나마 줄이려고 조립서버도 베어본을 사용하는게 나을 수가 있습니다..
벤더 서버는 아시겠지만 사용되는 모든 자기 모델의 부품들은 제조사에서 호환성 문제를 테스트 및 확인한 것이고요..
그리고 1미터나 통신 보장 힘듭니다
보드 PCB 디자인 하는 사람이 재일 잘 알 듯합니다만
어짜피 PCIe Gen 3 /4 4x 신호니까 큰 마더보드에서 CPU에서 PCIe 슬롯의 신호선 중 재일 긴 것정도가 최대한 일 것 같은데요??
그리고 PCIe 4x 커넥터가 있는 보드들은 보통 커넥터가 재일 앞쪽 그리고 CPU와 가까히 있는 경우가 많습니다..
커넥터로부터 케이블로 바뀌고 백플레인 커넥터까지 연결되죠..
이 길이는 길어야 19인치 조금 더 될 것 같아 보입니다..
조립서버들에 들어가 있는 케이블 파츠의 길이가 얼마까지 되어 있는지 확인해보는 정도가 다 겠네요..
PCIe 16배속 1개를 모두 U.2 로 빼 주면 됩니다.
보통은 8레인씩 묶어서 1개의 케이블로 빼줍니다.
대부분 SAS케이블도 2U에 꼽을라면 1미터는 기본입니다.
그런데 라이저 케이블은 20~30cm가 한계인데.. 얘는 왜 괜찮을까요?
특정대역폭에 만족하게 규격화된거하고 비교를 하면 안됩니다
물론 고속 신호는 까다롭고 케이블이 길면 손실이 발생하기 쉽다는 것은 사실입니다. 그저.. 저 정도는 하려면 되는 수준이다 정도? PCI-e 프로토콜은 의외로 강건해서요.
깔끔한 근거까지.. 고맙습니다.
큰 도움이 되었습니다~
