파리대왕

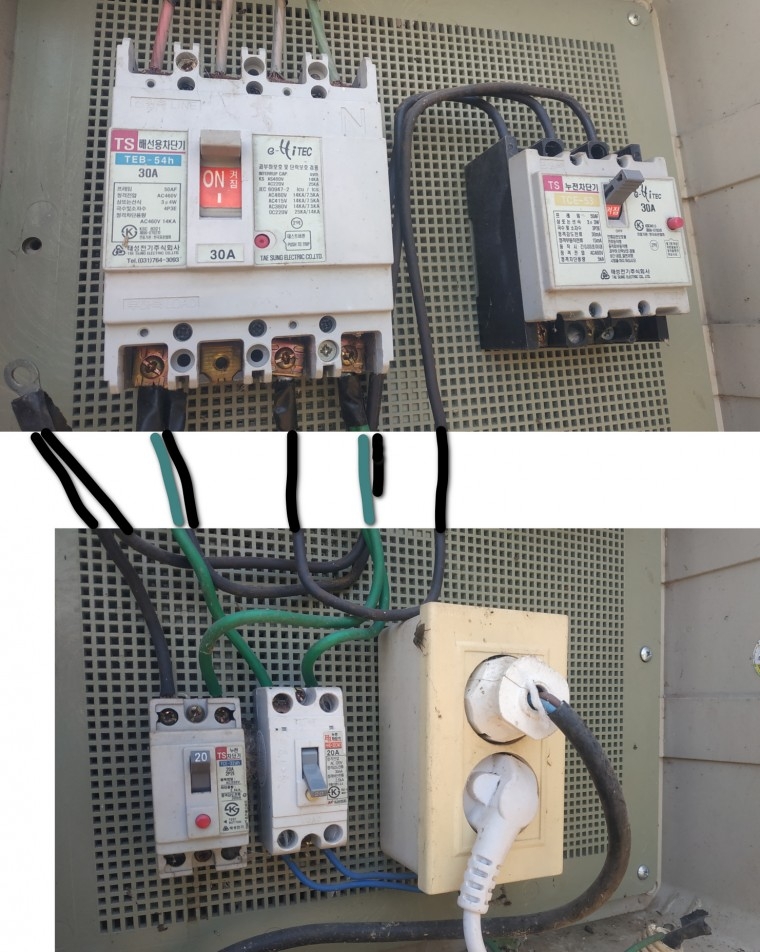

농사 짓는 곳에 이렇게 되어 있습니다. 사진을 대충 찍는 바람에 안 보이는 곳은 그렸습니다.
갑자기 전기가 안 들어 오는데요. 왼쪽 위 배선용 차단기의 빨간 버튼을 누르면 반쯤 내려갑니다.
나머지 누전차단기는 스위치를 올리고 버튼을 눌러봐도 반응이 없습니다.
이런경우 어느 차단기가 고장 났는지 알 수 있을까요?
그리고 배선용 차단기에서 콘센트까지 콘센트 옆의 누전차단기 하나만 거치는데,
오른쪽 위와 왼쪽 아래 누전차단기는 왜 있는건지? 제거해도 될까요?
전문가님의 조언 부탁드립니다.
질문에서 전문가라 함은 전기기사 자격증이 있고 저런 강전 설치 작업을 매일 하는 사람이라 생각합니다..
가까운 근처 전기 업체에 문의 하셔야 합니다.
- 어느 콘센트가 고장 인지 확인하는 방법은 전원콘센트의 부하 가 되는 플러그를 다 뽑고, 각 차단기에 달려 있는 트립을 눌러 차단기가 실제 정상적인 트립을 하는지 확인
- 콘센트 1개씩 물려서 차단기 떨어지는지 확인 하는 방법
- 절연저항계 (메인전원 내리고 각 차단기별 절연저항 계수 확인하는 법) 이용 하여 확인하는 법
콘센트옆 차단기내리고 배선용차단기만 아래로 완전히 레바를 내렀다가 다시올리시고 테스트 해보시고...
올라가면 콘센트옆에 차단기도 콘센트빼고 테스트 해보시고 이상없으면 다시꼽아보시면 어디고장인가 알거같읍니다...
4상 차단기에 오른쪽 끝이 N(네츄럴)이라고 써있나요?
그게 맞으면 정상연결된겁니다. 테스터기가 있으면
4상 차단기에 오른쪽 끝에 선과 다른 선을 찍어보세요.
220V가 나올겁니다.만약 380V가 나오면 네츄럴선을 찾아야 합니다.
테스트기로 찍어 보고 고장난 차단기만 교체해야겠습니다.
네 분 조언 감사합니다.
내부에 문제가 있을 때 활선 작업 하지 않게 차단 시키는 용도입니다. (물론 분전반에서 못 잡아낼 때 메인이 트립되기도 합니다)
R,S,T,N 상 중 S상을 떼어 놓은 것을 보면 뭔가 문제가 있는게 아닌가 싶습니다.
현재 보이는 3상4선식 차단기 자체에 불량이 있지 않을까 싶습니다.
3상 4선식에서 R,S,T 각 선과 N상을 테스터기로 찍었을 때 각각 220V 에 준하는 값이 나오면 위의 선까지는 정상입니다.
그리고 메인 차단기의 하단에 R,N 상을 찍어서 220v가 나오면 콘센트트용으로 물린 차단기 하단에서 또 찍어 보고..
그리고 간혹 있는 일인데... 콘센트 연결되는 부분의 전선이 종종 끊어지는 일이 있습니다...
테스터기가 있으면 간 단자의 전압을 체크해 보시고 차단기 내려서 콘센트의 상태도 확인해 보시는게 좋을 듯 합니다.
단자가 비정상적이므로 3상 전기(오른쪽위)를 사용하실 거라면 교채를 해야 합니다.
일단 플러그(오른쪽아래)를 빼시고 플러그 옆에 차단기(밑사진 중앙에있는 20A)를 올려보시면 올라갈 것입니다.
그런 후에 플러그를 한개씩 꼽아서 작을 시키시면 사용되는 기기를 작동 시켰을때 조금전에 올린 차단기가 내려갈 것입니다.
그럼 작동이 되지 않는 기기를 고치신 후에 차단기를 올리시고 사용하시면 될 듯 합니다.
참로고 말씀드리면 저 분전함은 제대로 손봐서 사용하시기를 권장드립니다.
그리고 220V를 사람이 만지면 재수 나쁜경우에 사망에 이르는 전기이며,
380V라는 전기는 사람이 만지면 재수 좋은 경우에만 살 가능성이 있는 위험한 전기입니다.
고로 조심할 필용성이 분명 있습니다..
1. 모든 차단기레버를 최대한 아래로 수동으로 내립니다
2.메인부터 하나씩 수동으로 최대한 위로 들어올립니다
