(아직못고침 ㅠㅠ)h110 보드의 망가진 pci-e 슬롯 고치기

   조회 1017   추천 1

예전 컴퓨터를 줏은적이 있습니다.

2020년 가을쯤이었죠.

i5 7400에 h110 ddr4 8g 1050ti 였는데

보드의 pci-e 16x 슬롯이 박살나 있고, 그래픽카드가 휘어져 버려져 있던것이었습니다. 물론 케이스는 다 깨져있었구요.

그래픽카드는 어떻게든 살려보려고 열심히 열을 가했지만.. 실패한듯하고

메인보드는 pci-e 16x 슬롯을 분리까지는 했지만, 핀 구멍들이 너무 작고, 제 지식으로는 어떻게 할 수가 없어서 여러번 시도는 했으나,

결국 반 포기하고 있던 물건이었습니다.


그리고 몇달이 지나서  IT SYSTEM 님이 올린 영상에 pci-e 16x 수작업 수리 영상을 보게 되었습니다.

https://youtu.be/qaLJt9CV-CI

이것인데요.

여기서 답을 주신게, 핀바이스 였습니다. (아래는 핀 바이스 나오는 영상시작점입니다.)

https://youtu.be/qaLJt9CV-CI?t=951

저는 이런게 있는지도 몰라서 구매시도 조차 못했던 물건인데요.

이 물건입니다.

국내에서는 배송비 포함 6~8천원쯤.. 우측에 바이스만 구매? 하는곳이 많더라고요.

해서 산곳이 알리입니다.

다해서 4600원 쯤인가 들었습니다.

https://ko.aliexpress.com/item/0*1658***95**942.html?spm=a2g0s.9042311.0.0.197f4c4d3hgVER

여러 판매처가 있었고,

비트와 같이 팔면서 빨리 받아볼 수 있는곳을 찾았습니다. 알리익스프레스로요.

판매자배송이면 싸긴한데.. 한 2~3천원쯤? 하는데 기약이 없을거같아서요.


저렇게 구매하고 와서,

시도한게 바로 이겁니다.

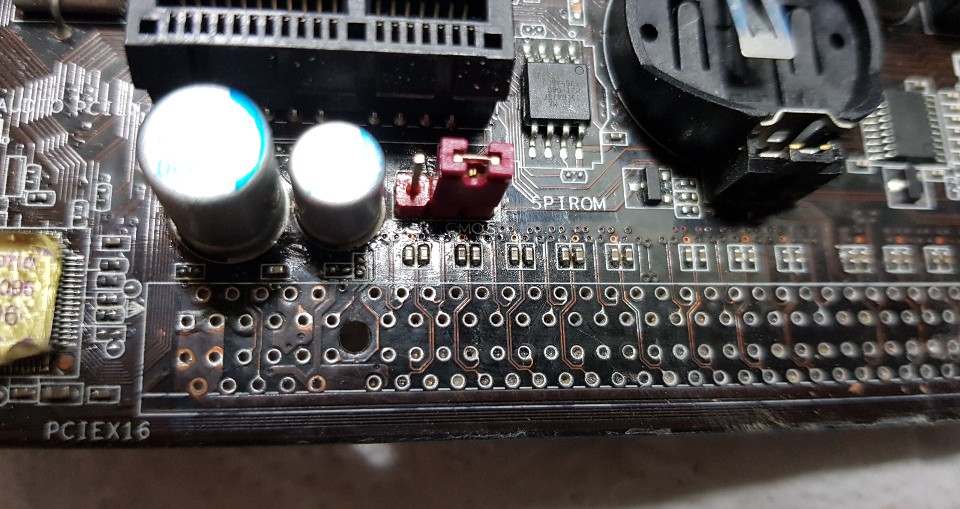

ecs h110m4-c2h itx 보드구요. pci-e 16x 슬롯이 박살나있었던걸 뺀 상태입니다.

보드를 살리고 싶어 여러번 열을 가했더니 사진처럼 0.1mm도 안되는 선들이 납이 먹어서, 군데군데 은색이 보입니다.

그래도 구멍이 없어서 pci-e 16x 슬롯을 한번 샀을때, 결국 핀 하나가 빠지면서 복구불가로 버려야 했었는데요.

지금은 저렇게 핀 바이스에 0.3mm 비트 물려서 구멍을 뚫고 있습니다.


뚫다보니 되게 많네요.. (노란색까지가 뚤린곳입니다. 우측부터는 아직 뚫어야 합니다.)

또, 왠만큼 다 뚤렸다고 생각했는데, 플럭스로 막힌데도 40% 정도 되는거같고, 심지어 안에 납이 있어 구멍이 아예 막힌곳도 60%쯤 되는거같습니다.

핀바이스로 뚫으면서 보니까.. 보이네요. 그전에는 막연했지만, 납으로 막힌게 20% 쯤 되나 했거든요.. 보는거랑 뚫을때 아는거랑 다릅니다.


문제는, 지금 열을 가해놓은곳에 납이 많이먹어있어.. 그걸 어떻게 해야될거같은데..

바르는 비전도성 액체를 사놨거든요.

이건데요.

이걸로 바르고 나서 마무리를 하면.. 괜찮을것같기도 합니다.

아직, pci구멍만 뚫고있는데, 될 것 같다는 생각이 들어서요.

현재 메인보드는 내장그래픽으로 작동은 하더라고요.

pci-e 16x 슬롯은 오늘 재구매를 하였습니다. 왠지 될것같아서요.


2탄에서 뵙겠습니다.

.
성공하셔서
멋진후기 기원합니다. 화이팅하세요~
추천 꾹~
싸이제이 01-08
눈이 아프네요...
보람이 있기를 기대하며, 화이팅~
앗 손드릴로 메인보드 하시면 이너층 쇼트 되실텐데요
권투를 빌께요
박문형 01-09
수고하십니다..

좋은 결과 있기를 기원합니다..
Qsup 01-12
만원짜리 보드에 더 큰 지출을 하는게 좀 낭비인가싶지만
그래도 뭔가 시도해보는건 좋다고 봅니당.

다만 아무리 초저가형 보드라 하더라도 최소 4층기판이라
안쪽 패턴 손상이 될 우려가 있습니다.
the촌놈 01-12
via에 드릴질을 하면 내측 도체 도금 부분이 손상됩니다. 대부분은 미세한 크랙이 가 있다가 열충격 받으면 맛이 가는거죠. inner layer에 배선이 안되어 있다면 납땜만 잘하면 별로 영향이 없지만 inner에서 연결되어 있으면 불량날 가능성이 높습니다. 그리고 납을 가열하면 플럭스가 날아가서 유동성이 떨어지고 굳어버립니다.
