안녕하세요 억군입니다.
최근 주물거리고 있는 메인보드나 하나 보여드릴까 해서요~

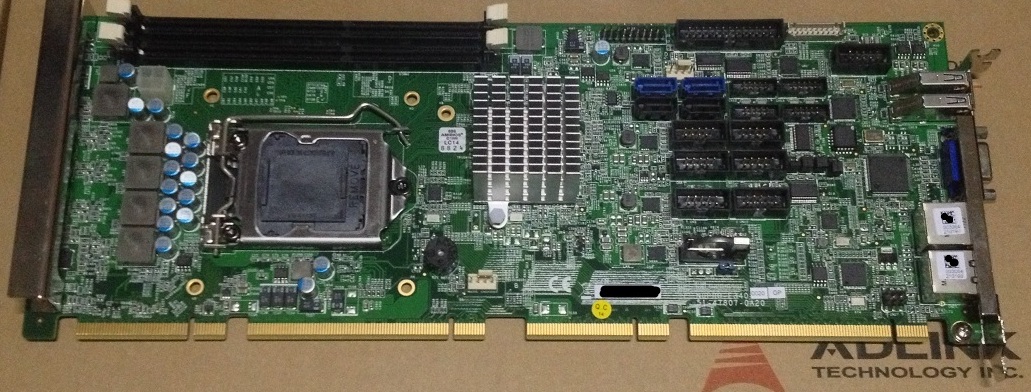

Adlink Technology의 NuPro-E340 입니다.
현제 이 회사에서 출시된 제품군 중에서 aTCA 제품군을 제외한 나머지 부분에서 가장 강력한 모델중 하나입니다.
(aTCA 메인보드 중에 E5 시리즈를 쓰는 메인보드들이 좀 있네요~ 10G 까지 엮어서 노가다용으로 씁니다. 흐흐흐)
PICMG 1.3 규격의 PCI-e 버스를 기반으로 하고 있습니다. Intel Q67 에 DDR3, USB 3.0 하고 SATA3 가 얽혀있고
2세대 센디까지 지원하고 있습니다.
이 보드에 얽히는 벡플레인이 두번째로 보이는 이런 규격의 PCI/PCIe 확장 보드 입니다. PICMG 1.3 SHB 규격으로 통칭되고 있지요. 아까전에 얼핏 얘기한 aTCA가 PICMG 3.0 규격입니다.
3.x 해서 인피니벤드나 고속 이더넷 관련 옵션에 따라 소숫점 아래 자리가 바뀝니다.
물론 2.x 규격도 있고 1.x 규격도 있지요.
PICMG.org 들어가시면 자세하게 나와 있습니다. 흐흐흐
기회가 된다면 CurtisWrightControls 의 VME 나 Open VPX 표준의 미션콘트롤 시스템을 마련해보고 싶으네요~
신경쇠약 터프가이!!!!!!!!!
에휴 이넘을 보니 참 구미가 당기네요 물론 가격생각하면 좌절이지만요
제것은 콘로까지는 지원되더군요 PCI-E 그래픽카드 슬롯하나 있구요
나머지는 뭐 ... 그래도 저렴히 구했으니 그것으로 만족함 ^^
사진의 저거야 페시브 타입 멍텅구리 BP인데....
주희님의 백플레인이 엑티브 타입일지도 모를 일입니다 흐흐흐
혹시 이미지 링크좀 걸어주세요 좀 배우게요
저는 잘 모른답니다.
그냥 구형 775 지원되는 산업용 본체하나 구입한것 뿐이지요
백플레인은 이넘 같더군요
http://nntc.co.kr/zbxe/?mid=PDT_Backplane&category=2121&page=7&document_srl=2188
좋은 넘인가요..?
그런데 페시브 타입이네요~ 저기 보이는 PLX 칩셋이 PCI 브릿지 입니다.
엑티브 백플레인은 저런 브릿지 칩셋을 여러개 써거 PCI-X나 PCI-e 같은 고속 버스들을 여러개를 동시에 사용할수 있게 해주는 팩플레인입니다.
http://bit.ly/YBa3wv, http://bit.ly/YBaIht , http://bit.ly/TfOmRb , http://bit.ly/UgHkcG
링크의 벡플레인들 보시면 PCI-X 나 익스프레스 슬롯 아래 브릿지들 보이시죠?
이런 종류를 엑티브 BP 라고 합니다.
예전에 AT컴,386컴 한참 나올때 건줄 알았네요.
2CPU에 와서 자꾸 견식이 넓어지는것 같습니다.
